آموزش vlan بندی در سوئیچ های سیسکو

آموزش vlan بندی در سوئیچ های سیسکو

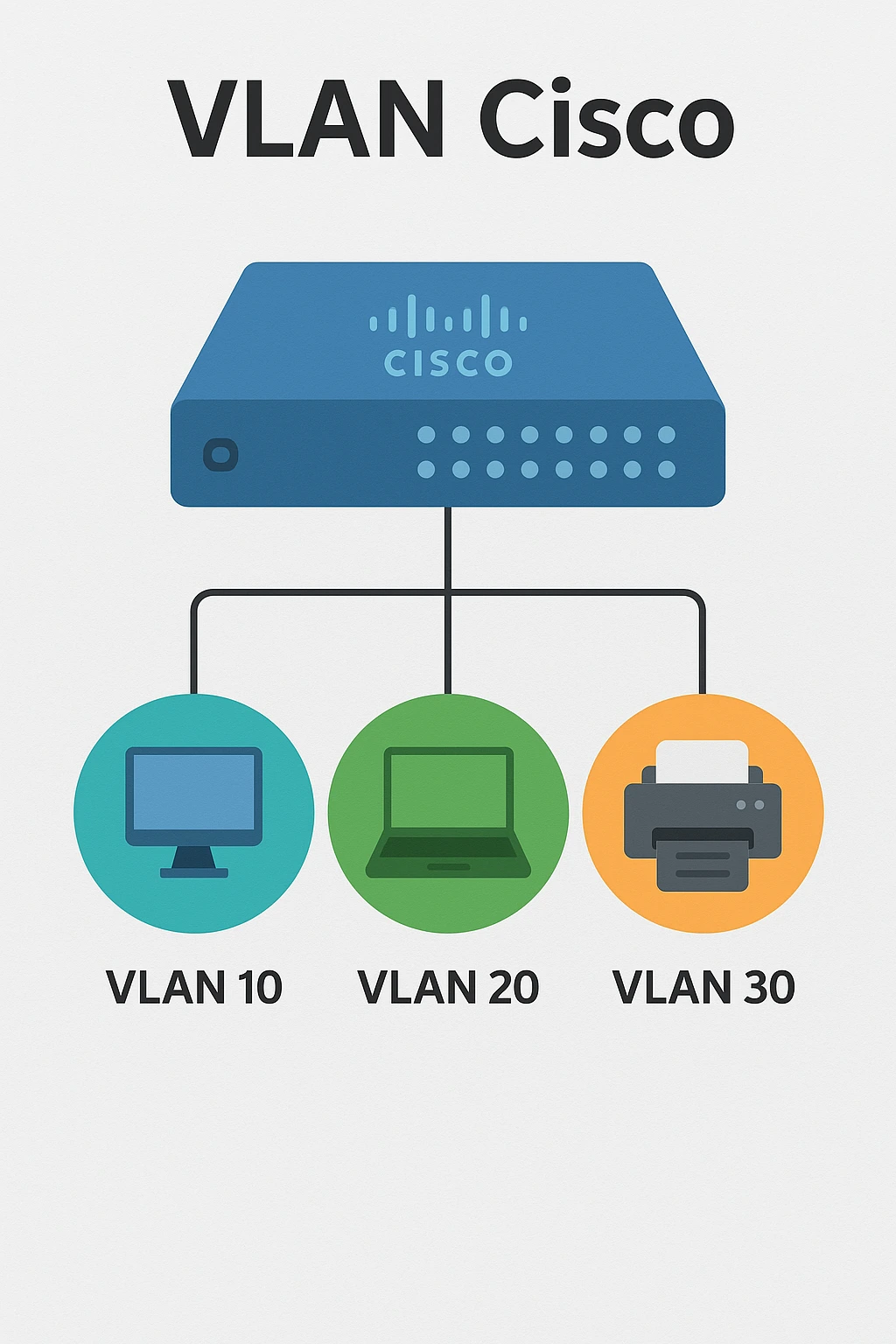

در دنیای شبکه‌های کامپیوتری، یکی از مهم‌ترین و اساسی‌ترین مفاهیم، استفاده از VLAN (Virtual Local Area Network) است. VLAN به ما این امکان را می‌دهد که یک شبکه فیزیکی را به چندین شبکه منطقی تقسیم کنیم. این قابلیت، بهبود امنیت، کاهش ترافیک شبکه و مدیریت بهتر را به دنبال دارد. در این مقاله، به بررسی مفاهیم مربوط به VLAN در سوئیچ‌ های سیسکو، نحوه پیکربندی آن، پروتکل‌های مربوطه و مزایای استفاده از آن خواهیم پرداخت.

VLAN چیست و چرا از آن استفاده می‌کنیم؟

VLAN یک شبکه محلی مجازی است که به کمک آن می‌توان دستگاه‌های مختلف را بدون نیاز به تغییر در سخت‌افزار، در یک شبکه منطقی جداگانه قرار داد. مهم‌ترین مزایای VLAN عبارت‌اند از:

بهبود امنیت: با جداسازی ترافیک بین بخش‌های مختلف شبکه، از حملات داخلی و دسترسی غیرمجاز جلوگیری می‌شود.

کاهش ترافیک شبکه: با محدود کردن دامنه انتشار (Broadcast Domain)، بار اضافی روی شبکه کاهش می‌یابد.

مدیریت ساده‌تر: VLAN به مدیران شبکه این امکان را می‌دهد که شبکه را به‌صورت منطقی و انعطاف‌پذیر مدیریت کنند.

انعطاف‌پذیری در مدیریت کاربران: کاربران می‌توانند به‌راحتی جابجا شوند، بدون اینکه نیاز به تغییر در توپولوژی فیزیکی شبکه باشد.

افزایش عملکرد شبکه: کاهش برخورد داده‌ها (Collisions) و بهینه‌سازی مسیرهای داده.

انواع VLAN در سوئیچ‌ های سیسکو

در سوئیچ‌های سیسکو، انواع مختلف VLAN وجود دارد که هرکدام کاربرد خاصی دارند:

VLAN داده (Data VLAN): برای انتقال داده‌های معمولی در شبکه استفاده می‌شود.

VLAN صوتی (Voice VLAN): برای جداسازی ترافیک VoIP از سایر ترافیک‌ها به کار می‌رود.

VLAN بومی (Native VLAN): برای انتقال ترافیک بدون برچسب (Untagged Traffic) در لینک‌های Trunk مورد استفاده قرار می‌گیرد.

VLAN مدیریت (Management VLAN): برای مدیریت از راه دور تجهیزات شبکه اختصاص داده می‌شود.

VLAN مهمان (Guest VLAN): به کاربران مهمان اجازه دسترسی به اینترنت بدون ورود به شبکه اصلی را می‌دهد.

VLAN خصوصی (Private VLAN – PVLAN): برای کنترل دسترسی میان دستگاه‌های مختلف در یک VLAN خاص استفاده می‌شود.

پیکربندی VLAN در سوئیچ سیسکو

برای ایجاد و تنظیم VLAN در سوئیچ سیسکو، مراحل زیر را طی می‌کنیم:

ایجاد VLAN:

Switch(config)# vlan 10
Switch(config-vlan)# name Sales
Switch(config-vlan)# exit

در این مثال، VLAN شماره 10 با نام “Sales” ایجاد شده است.

اختصاص پورت به VLAN:

Switch(config)# interface fastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit

این دستورات باعث می‌شوند که پورت 0/1 به VLAN 10 اختصاص یابد.

پیکربندی Trunk برای ارتباط بین VLANها در سوئیچ‌ های سیسکو:

Switch(config)# interface fastEthernet 0/24
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,30
Switch(config-if)# exit

این تنظیمات به این معنی است که پورت 0/24 به‌عنوان یک لینک Trunk تعریف‌شده و VLANهای 10، 20 و 30 اجازه عبور از آن را دارند.

پروتکل‌های VLAN در سیسکو

دو پروتکل مهم برای مدیریت VLAN در سوئیچ‌ های سیسکو وجود دارند:

VTP (VLAN Trunking Protocol): این پروتکل به مدیریت خودکار VLAN در سوئیچ‌ های سیسکو کمک می‌کند.

DTP (Dynamic Trunking Protocol): این پروتکل به‌طور خودکار نوع اتصال بین دو سوئیچ را تعیین می‌کند (Access یا Trunk).

مشکلات رایج در VLAN و راهکارهای آن

مشکلات مربوط به Native VLAN: عدم تطابق در Native VLAN می‌تواند باعث ارسال نادرست ترافیک شود. برای بررسی این مورد، از دستور زیر استفاده کنید:

show interface trunk

مشکل VLAN Misconfiguration: بررسی کنید که همه سوئیچ‌ها دارای اطلاعات VLAN یکسانی هستند.

عدم دسترسی بین VLANها: برای ارتباط بین VLANهای مختلف، به تنظیم Inter-VLAN Routing نیاز داریم.

مزایای استفاده از VLAN در شبکه‌های سازمانی

افزایش بهره‌وری: با تقسیم‌بندی مناسب شبکه، کارایی و سرعت انتقال داده‌ها بهبود می‌یابد.

افزایش امنیت: کاهش احتمال حملات داخلی و کنترل بهتر دسترسی کاربران به منابع مختلف.

مدیریت بهینه: امکان ایجاد تغییرات سریع و آسان در ساختار شبکه.

مقیاس‌پذیری: قابلیت گسترش ساده و افزودن VLANهای جدید بدون نیاز به تغییرات سخت‌افزاری گسترده.

بهبود کیفیت خدمات (QoS): با تفکیک نوع ترافیک (مانند داده و صدا)، کیفیت سرویس بهبود می‌یابد.

نتیجه‌گیری

VLAN یکی از ابزارهای قدرتمند برای مدیریت بهینه شبکه‌های کامپیوتری است. استفاده از این قابلیت در سوئیچ‌ های سیسکو باعث افزایش امنیت، کاهش ترافیک شبکه و بهینه‌سازی منابع می‌شود. با استفاده از پیکربندی‌های مناسب VLAN، سازمان‌ها می‌توانند شبکه‌ای پایدار، ایمن و کارآمد داشته باشند.

درک صحیح از VLAN، نحوه پیکربندی آن و آشنایی با مشکلات رایج و راهکارهای آن، به مدیران شبکه کمک می‌کند تا بهترین عملکرد را از تجهیزات خود دریافت کنند. در نهایت، VLAN باعث ایجاد یک محیط شبکه‌ای سازمان‌یافته، مقیاس‌پذیر و امن‌تر خواهد شد.
